A – 氣流方向

根據間隙要求、工藝位置、工作表面設計和工作員安全，有令人信服的理由選擇任一氣流系統。下面是一個簡短的比較。

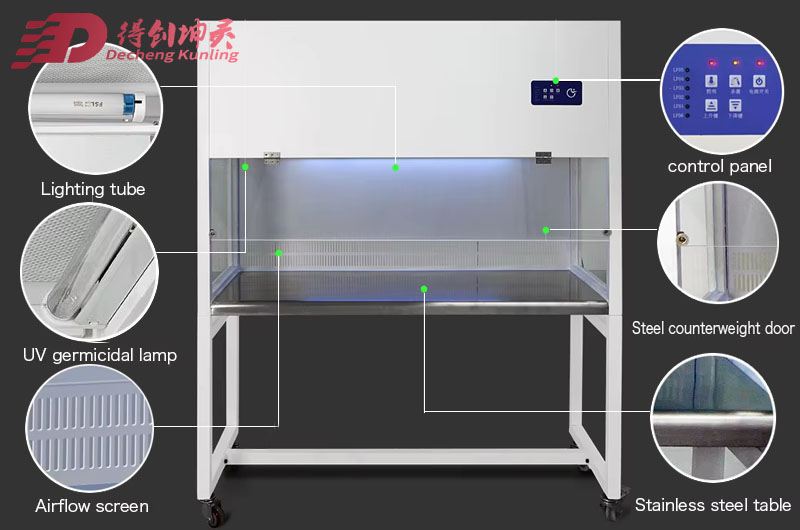

A1 – 垂直層流：通常選擇垂直層流罩，因?yàn)樗鼈冊谳^小規模上類似于層流潔凈室的設計，其中風扇/過濾器裝置 （FFU） 通常位于天花板上

優勢

• 設計適合更小的占地面積，包含更少的工作空間。
• 隔離的工作表面和防振臺可用于對振動敏感的工作。
• 對于需要更多垂直空間的高大設備或過程，更容易進行配置。
• 過濾器安裝在工作臺面上方，更易于維護和測試。

A2 – 水平層流：水平流罩需要額外的深度來容納后置式 FFU，并需要一些額外的后部間隙，以允許空氣進入系統。這些間隙要求需要比垂直流系統更深的工作臺和更多的地面空間。

優勢

• 層流氣流平行于工作表面，減少了垂直氣流垂直于工作表面撞擊可能產生的湍流效應。
• 更容易在更靠近過濾器表面的工作表面上（其他潛在污染物的上游）放置和錯開放置無菌設備和材料。
• 手和手套可以放在樣品的下游，不太可能污染作。

B – 格式

B1 – 獨立式：獨立式或落地式層流罩尺寸更大，類似于迷你潔凈室設置。它們更適合需要更多開放空間的大型設備或工藝。獨立式層流罩通常也更適合對振動敏感的應用，因?yàn)樗鼈兛梢栽谡謨?nèi)配置單獨的工作臺。

B2 – 臺式：臺式層流罩的尺寸通常較小，因此可以提供更好的移動和安裝在不同工作表面上的便攜性。但是，它們可能會給顯微鏡等振動敏感應用帶來問題。某些臺式層流罩配有隔振支架，以緩解這個問題。

C – 前護罩

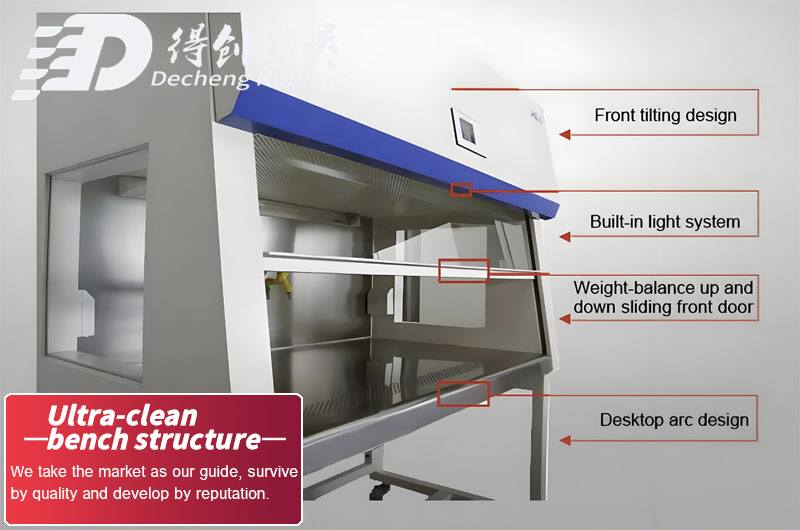

C1 – 電動滑動護罩：電動檢修罩專為大型獨立式垂直層流罩而設計，有助于改善層流。該位置可以降低，以允許部分進入執行工作，同時保持受保護的層流環境。自動滑動護罩的額定作次數為數百萬次，并連接到觸摸屏 PLC 控制器，便于作。

C2 – 傾斜式盾牌：手動傾斜式防護罩為層流罩提供了一種低成本的進入和保護解決方案。防護罩有助于保持層流，同時為罩內的工作提供足夠的通道。鉸鏈?zhǔn)椒雷o(hù)罩還便于設備訪問和維護。它們包含在大多數臺式罩和一些獨立式罩設計中。

C3 – 無盾牌：根據氣流方向，防護罩有時會抑制層流氣流或接觸設備。一些使用水平層流罩的應用放棄了防護罩，以改善與工作表面平行的層流氣流。

C4 – 條形窗簾：條形幕布專為大型獨立式層流潔凈室或小型潔凈室而設計。它們可以從天花板懸垂到地板，使其適合用作人員或大型設備的屏障或入口。它們還易于更換，并有多種材料類型可供選擇，例如 ESD 安全、無釋氣和不透明配方。

D – Filter Alarm

D1 – 自動報警系統：過濾器更換警報系統提供自動更換警報，以避免代價高昂的意外運營中斷。它們還可以通過防止因過度工作的電機推擠過載的 HEPA 過濾器而引起的電氣/火災危險來提高安全性。獨立式垂直層流站包括一個可編程的過濾器背壓警報，該警報集成在觸摸屏 PLC 面板中。其他層流罩可以配置 Deiiang的附加過濾器更換警報系統。附加系統還允許控制壓差設定點，以調整過濾器更換的頻率。它包括一個可視差壓表、可視閃爍指示燈和一個帶消音器的蜂鳴器，當超過設定點水平時會發出聲音。

D2 – 可視差壓表：獨立的可視差壓表可以配置到大多數層流罩上，以幫助監測和控制層流罩中的氣流。這種簡單的監控設備前期成本低，有助于確認通風柜正在運行并提供適當?shù)臍饬?。然而，氣流控制和過濾器更換監控可能更容易受到人為錯誤的影響，因?yàn)楠?dú)立的壓力表不包括自動警報系統。

E – 工作臺面

E1 – 隔振：與隔振工作臺面兼容的層流罩可以配置為在罩內安裝單獨的工作臺。推薦用于顯微鏡等振動敏感應用。

E2 – 集成：層流罩帶有內置的潔凈室兼容工作臺面，可以提高清潔度和安全性。由于連接的工作站會傳遞風扇振動，因此不建議將這種設計用于顯微鏡、秤、天平或其他精密儀器的精細作。

F – 框架材料

F1 – 304 不銹鋼：304 級不銹鋼可抵抗大多數刺激性化學品和酒精類清潔劑，并且在滅菌過程中不會產生污染物。

F2 – 粉末涂層鋼：粉末涂層鋼提供了一種成本更低的不銹鋼替代品，但仍然比塑料設計更耐用、更堅固。與不銹鋼相比，粉末涂層鋼的耐化學性和耐濕性略低。

F3 – 聚丙烯塑料：不透明聚丙烯最適合濕化學應用。它對常見的酸、溶劑和消毒劑具有出色的耐化學性。堅固的聚丙烯框架采用連續縫焊，易于清潔，并最大限度地防止化學品飛濺和溢出。

G – 側板

G1 – 可互換塑料側板：可拆卸的側板通過提高視野和/或簡化設備訪問和維護來增加罩的多功能性。側板襯有泡沫墊圈，可滑入引擎蓋的框架中，實現簡單而有效的密封配合，無需麻煩的緊固件或螺釘。側板還可以配置特定于應用的材料，以幫助支持引擎蓋內所需的條件，例如：

• 能見度
• 感光度
• 靜電放電 （ESD） 安全
• 耐化學性
• 極端熱

以下是標準側板材料列表：

• 透明亞克力
• 靜電耗散 PVC （SDPVC）
• 聚碳酸酯
• 黑色亞克力
• 琥珀色亞克力
• FM4910 聚丙烯
• FM4910 CPVC
• 白色亞克力

G2 – 實心鋼：具有實心鋼壁的層流罩最適合需要頻繁消毒的關鍵清潔度應用。該設計通過最大限度地減少顆粒或細菌可能聚集的裂縫和縫隙來簡化清潔。

G3 – 實心聚丙烯塑料：聚丙烯通風櫥最適合濕化學應用。堅固的聚丙烯框架和壁采用連續縫焊，易于清潔，并最大限度地防止化學品飛濺和溢出。

G4 – 條形窗簾：條形幕布專為大型獨立式層流潔凈室或小型潔凈室而設計。它們可以從天花板懸垂到地板，使其適合用作人員或大型設備的屏障或入口。它們還易于更換，并有多種材料類型可供選擇，例如 ESD 安全、無釋氣和不透明配方。

H – 升級功能

H1 – 節能型 EC FFU：節能 FFU 提供更低的運營成本、更長的使用壽命和對風扇速度的精確控制。

H2 – 房間側過濾器更換：房間側可更換 （RSR） 過濾器大大簡化了過濾器更換。這些過濾器可以輕松拆卸和更換，而無需從引擎蓋上拆卸笨重的 FFU。RSR 過濾器具有凝膠密封功能，可與鼓風機外殼上的“刀口”形成緊密密封。

H3 – 防爆設計：防爆層流罩設計用于因易燃煙霧或爆炸性粉塵而有著火風險的危險區域。防爆罩設計中的所有電氣組件都符合危險場所的I類，1區，C和D組以及II類，1區，F(xiàn)組?G。這包括風扇過濾器單元 （FFU）、LED 燈、接線和開/關開關。

H4 – ULPA 過濾器：HEPA 過濾器過濾小至 99.99 微米的顆粒的效率為 0.3%。ULPA 過濾器過濾小至 99.999 微米的顆粒的效率為 0.12%。ULPA 過濾器適用于實現 100 個子類的顆粒計數。然而，由于過濾介質密度較大，ULPA 過濾器的氣流受到更多限制，這會對工作區域內的流速和每小時換氣量 （ACH） 產生負面影響。

H5 – 殺菌紫外線燈：紫外線燈可以內置在層流罩中，以幫助在使用后對罩子進行凈化。UVC 消毒模塊包括一個計時器和“暴露開關”，以保護用戶免受有害紫外線的照射。

H6 – 靜電中和離子棒：本安型低壓電離棒安裝在層流罩內的風扇/過濾器裝置上，以中和可能導致靜電放電和顆粒吸引的靜電荷。這些裝置發射相同數量的正離子和負離子，無需校準或調整。狹窄的外形最大限度地減少了對罩內層流的任何干擾。

H7 – 用于內部空氣再循環的后增壓室：氣罩后壁上的可調節后增壓室可對空氣進行再循環，以最大限度地減少工作區域的湍流并延長過濾器的使用壽命。

H8 – 外圍回風管道：回風管道有助于保持層流并防止顆粒進入。水平層流站的特點是沿著前開口的底部和側面邊緣有回流管道。這些管道減少了因在工作表面邊緣附近放置物體而引起的反沖洗，這是潔凈工作臺內湍流的常見來源。在不太復雜的系統中，放置在水平氣流前緣附近的物體會中斷層流，并為未過濾的空氣提供機會，使其返回工作區域，從而帶來污染物。

H9 – 雙工電源插座：安裝在引擎蓋內部的 GFCI 電源插座提供了作便利性?？梢栽谟嗁彆r(shí)指定替代安裝位置。

H10 – 多用途閥：球閥（閥塞）可用于氮?dú)?、壓縮空氣、真空、去離子水或其他工藝氣體等公用設施。閥門采用鍍鉻鋼或 ABS 塑料制成。

H11 – 腳輪：腳輪為獨立式引擎蓋提供了更大的移動性。它們?cè)试S輕松移動到不同的位置，并有助于清潔工作區域下方和周圍的工作
